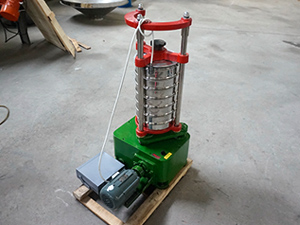

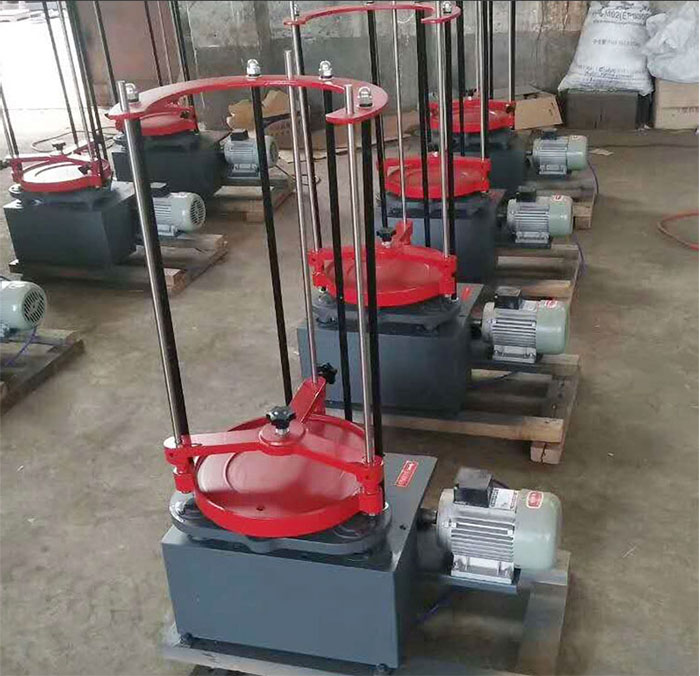

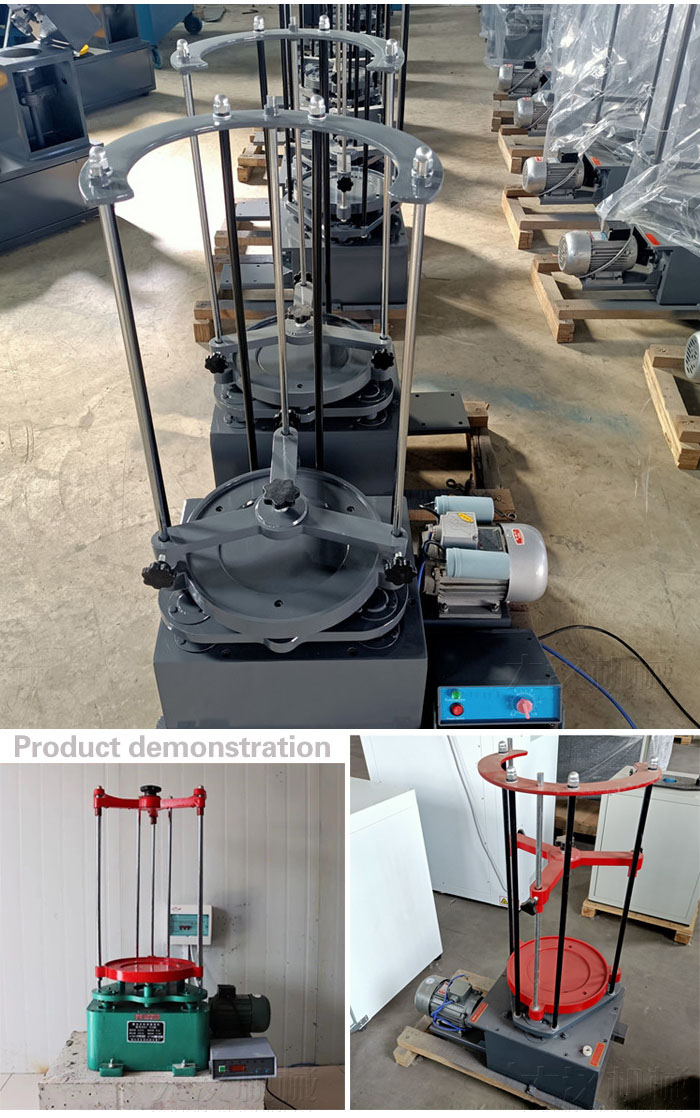

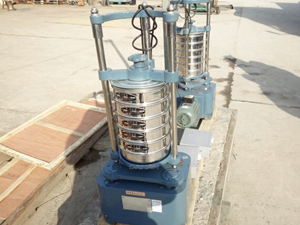

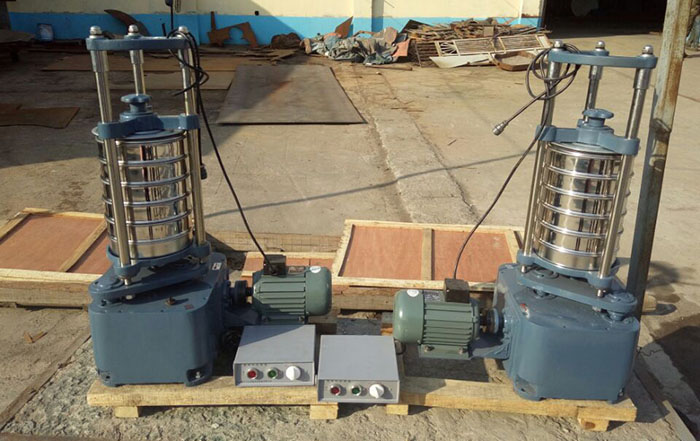

頂擊式振篩機

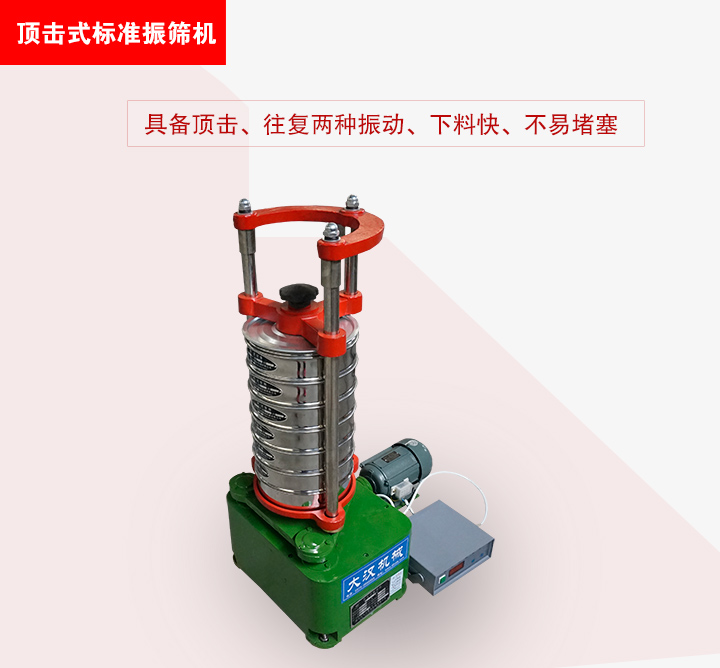

一、頂擊式振篩機介紹

頂擊式標準振篩機又名頂擊式標準震篩機，頂擊式振篩機配套試驗篩規格為￠200mm。符合建材、地質、交通，化工等等行業有關測試規范和要求。利用偏心的原理使機器的平臺面發生有規律震動和頂擊，主要配套標準分樣篩使用，代替手工篩，篩分物料的級別。具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果。

二、頂擊式振篩機參數

型號	名稱	單位	數值
01	篩子直徑	厘米	20
02	可配篩子層數	層	7
03	篩子孔徑	毫米	0-0.038
04	搖動次數	次/分	221
05	頂擊次數	次/分	147
06	回轉半徑	毫米	12.5
07	頂擊落距	毫米	10mm
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重量	公斤	120
12	外形尺寸	毫米	586*370*952

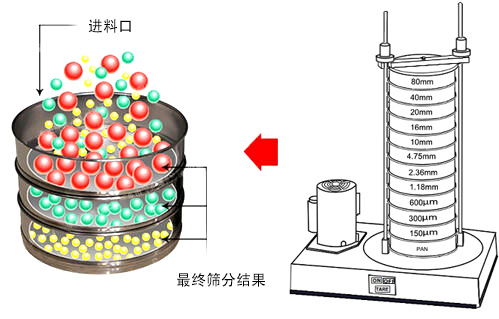

三、頂擊式振篩機工作原理

頂擊式振篩機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動，同，同時帶動頂桿齒輪轉動，頂擊頂蓋，使試驗篩、分樣篩中的物料篩分。

四、頂擊式振篩機結構圖

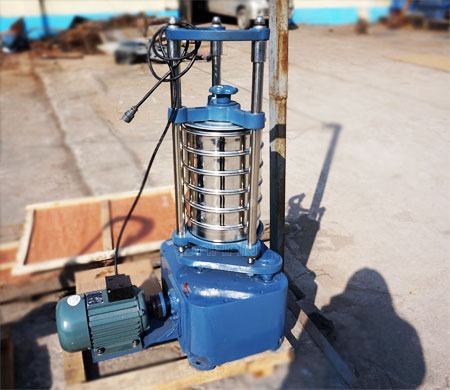

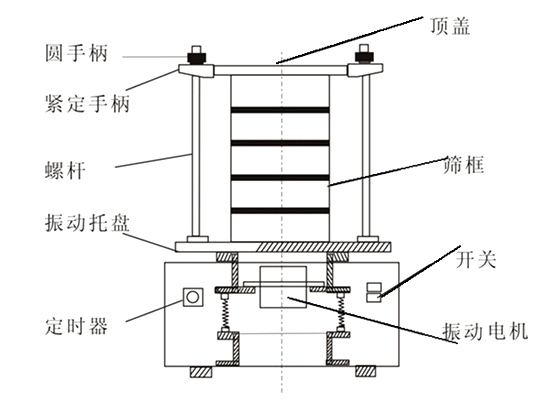

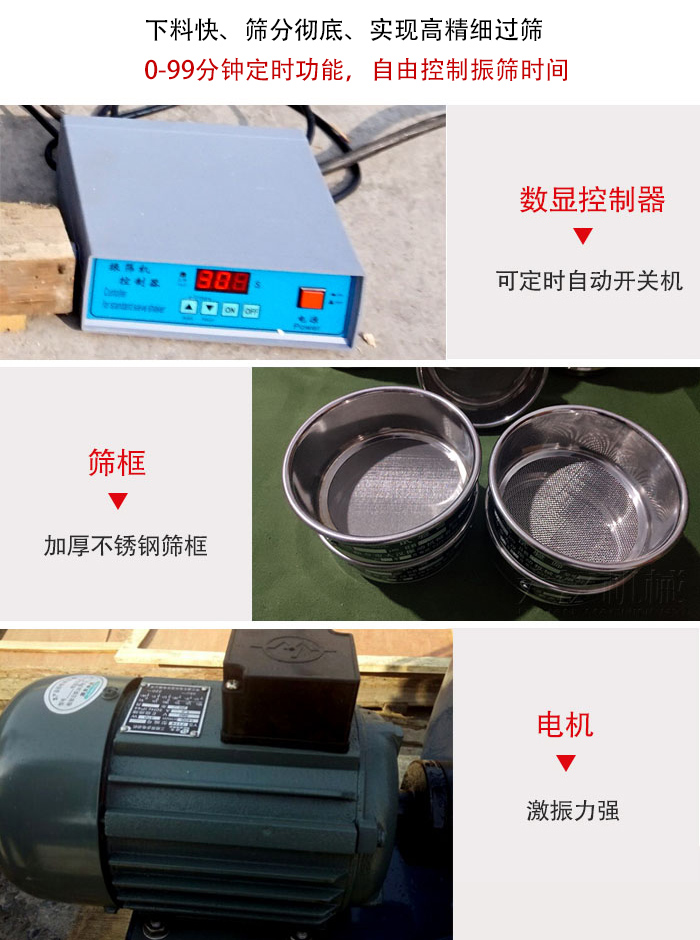

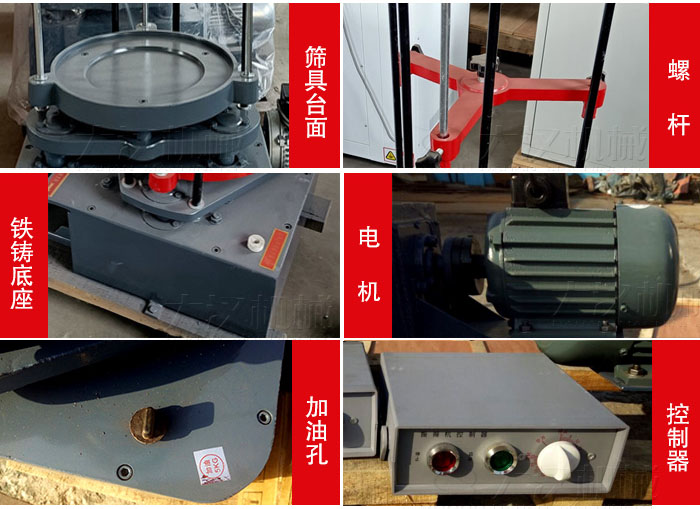

頂擊式振篩機主要元器件：電動機，開關，電容，定時器，下箱體，齒輪軸，雙聯齒輪，擺動盤，導桿，夾緊架殼體

回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

夾緊機構:當篩子等裝上機后，按順時針?lè)较蛐D(zhuǎn)旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

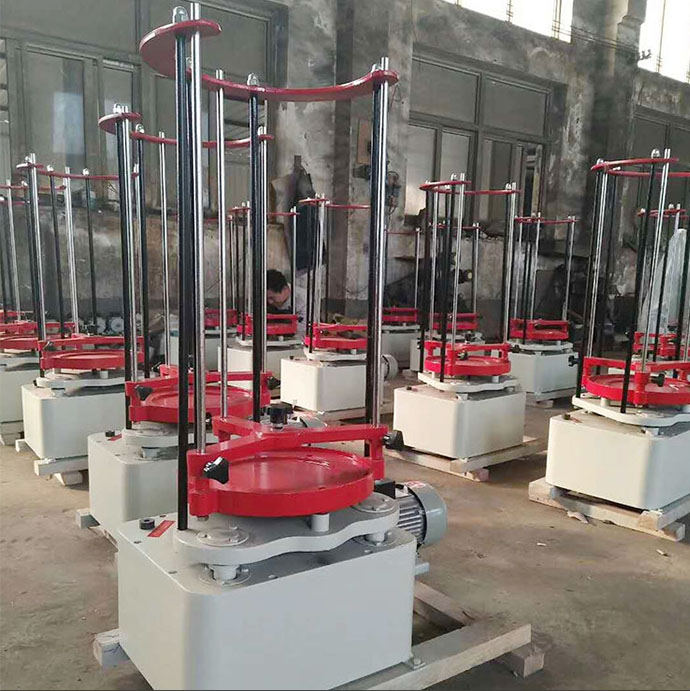

外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿

動力部件：帶電容電動機

震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸

五、頂擊式振篩機特點

1、物料在篩子的往復運動和錘鐵的頂擊作用下，按篩孔大小進行篩分和檢查。

2、在工作過程中同時具備往復振動和頂擊振動兩種形式，加快物料下料速度，物料不易堵塞。

3、可定時控制篩分時間，定時范圍0-99分鐘，篩分?jǐn)?shù)據準確。

4、可配套200mm或300mm試驗篩，裝夾靈活，夾緊牢固。

六、頂擊式振篩機應用行業

頂擊式振篩機適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料，醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析，該機可以配各種規格的方孔、園孔標準套篩，是生化實驗室、分析室、教育科研的必備設備。

七、頂擊式振篩機注意事項

八、頂擊式振篩機使用說明

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。

九、頂擊式振篩機安裝好保養

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

3、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

4、為穩固振篩機，需用四個地腳緊固。

5、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

6、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

7、電機，機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩。

十、售后服務：

1、負責對用戶進行遠程技術指導

2、及時提供設備的備件、配件

3、提供設備使用過程中的技術咨詢和支持

4、接到客戶故障通知8個工作時內立即響應
