圓振動篩

15000-54000元/臺詳情咨詢

圓振動篩是礦山工業和建筑工業中使用非常廣泛的一種篩分設備,適用于粗粒級的篩分。

1400t/h處理量:

30kw功率:

6-34.56mm篩孔尺寸:

特點:結構可靠、激振力強、篩分效率高、振動噪音小

適用物料:比重大、顆粒大、硬度高的物料,如:石英砂、礦石、高嶺土等

選型要點

篩網材質:高錳鋼編織篩網、沖孔篩板、橡膠篩板(輕型(HD60橡膠)篩網、中型(HD70橡膠)篩網和重型(HDS橡膠)篩網)

電動機安裝:右側,左側(無特殊要求,按物料運動方向的右側安裝)

層級:單層和雙層(有輕型和重型之分)

廠家直銷 一對一導購送貨上門質保一年

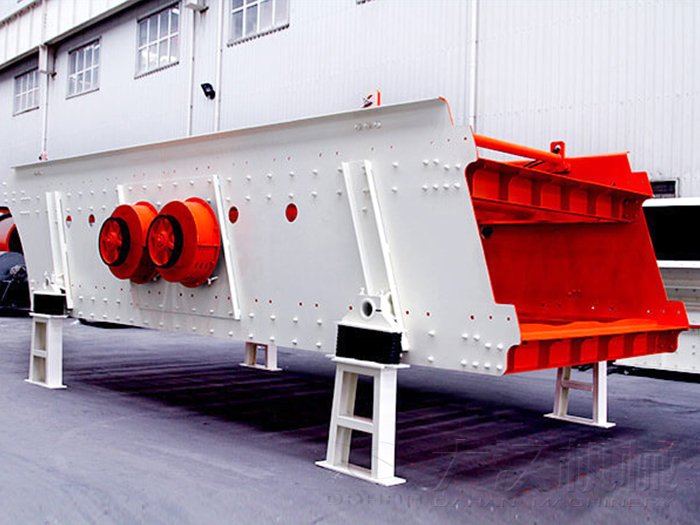

圓振動篩-靜態

振動篩產品簡介

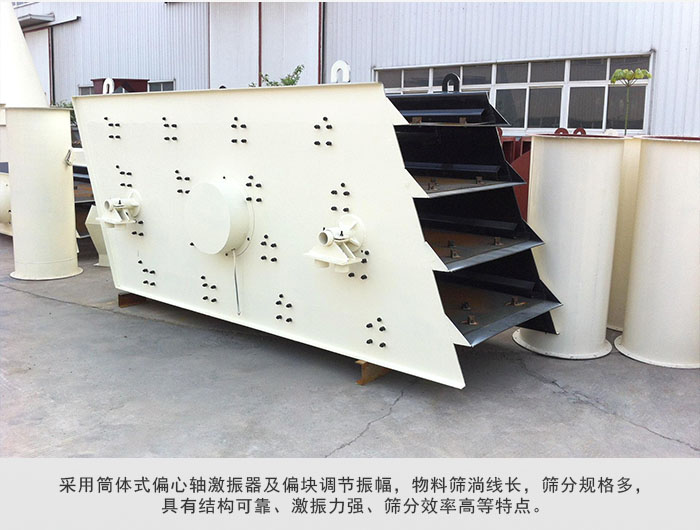

圓振動篩是一種新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點,該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

圓振動篩 采用筒體式偏心軸激振器及偏心塊調節振幅。

圓振動篩原理

圓振動篩是利用普通電機外拖振動器,使篩體沿激振力方向作周期往復性振動,物料在篩面上作圓運動,從而達到篩分目的。

圓振動篩原理結構圖

關于“圓振動篩工作原理及特點”詳解:http://caminhodosucessooficial.com/question/news_1116.html

圓振動篩型號和參數

型 號 篩面參數 給料粒度 處理量(t/h) 雙振幅 電動機 單點動負荷(N) 動負荷(N)
層數 面積(m²) 傾角(度) 孔徑 型號 功率
YK1230 1 3.6 15-30 3-50 ≤200 220 6-10 Y160M-6 7.5 440 2200
2YK1230 2 3.6 15-30 3-50 ≤200 220 6-10 Y160L-6 11 732 3660
YK1530 1 4.5 15-30 3-50 ≤200 250 6-10 Y160L-6 11 720 3600
2YK1530 2 4.5 15-30 3-50 ≤200 250 6-10 Y200L1-6 18 1154 5770
YK1545 1 6.75 15-30 3-50 ≤200 300 6-10 Y180L-6 18 845 4225
2YK1545 2 6.75 15-30 3-50 ≤200 300 6-10 Y200L1-6 22 1360 6800
YK1845 1 8.1 15-30 3-50 ≤200 350 6-10 Y180L-6 18 936 4680
2YK1845 2 8.1 15-30 3-50 ≤200 350 10-15 Y200L-6 22 1570 7850
YK2045 1 9 15-30 6-100 ≤200 450 10-15 Y200L-6 18 987 4935
2YK2045 2 9 15-30 6-100 ≤400 450 10-15 Y250L-6 22 1593 7965
YK2060 1 12 15-30 6-100 ≤400 550 10-15 Y200L-6 18 1339 6695
2YK2060 2 12 15-30 6-100 ≤400 550 10-15 Y250L-6 30 2149 7590
YK2460 1 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 22 1518 9545
2YK2460 2 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 37 2107 10535

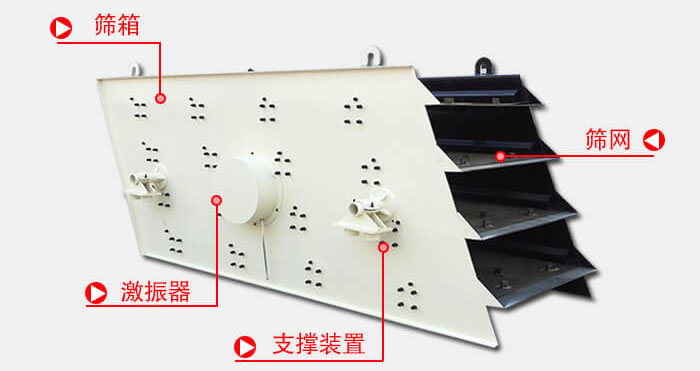

圓振動篩結構

圓振動篩主要由篩箱、篩網、振動器軸承、屏幕、扣板減振彈簧等組成。

圓振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。

圓振動篩特點

1)處理能力大,篩分效率高。

2)振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大,軸承負荷小、溫度低,噪音小等特點。(軸承溫升小于35°)。

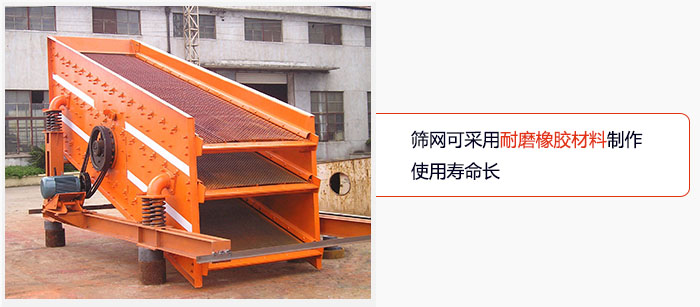

圓振動篩網可采用耐磨橡膠材料制作,使用壽命長。

3)振動器整體拆裝,維護、更換方便,大大縮短了檢修周期。(更換振動器只需1~2小時)。

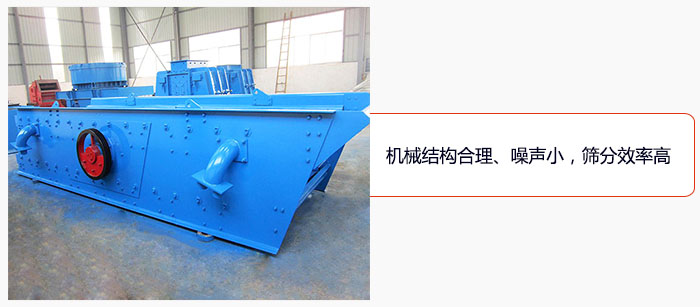

圓振動篩結構合理、噪聲小,篩分效率高

4)圓振動篩的篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接,無焊接、橫梁易更換。

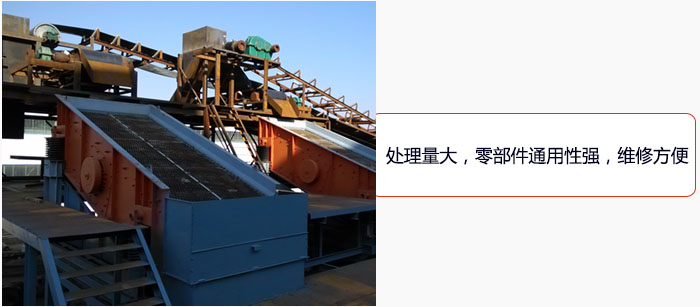

圓振動篩處理量大,零部件通用性強,維修方便。

5)篩機采用橡膠彈簧減振,與金屬彈簧比,具有噪音小,壽命長,過共振動區平穩、 篩機各支點動負荷小等優點。

6)電機與激振器聯接采用撓性聯軸器,具有使用壽命長,對電機沖擊小等優點。

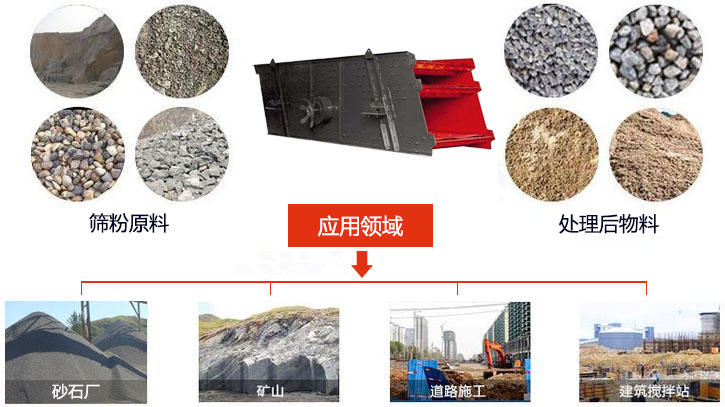

圓振動篩適用于砂石廠,礦山、煤炭、采石場等行業以及物料篩分前后對比圖展示。

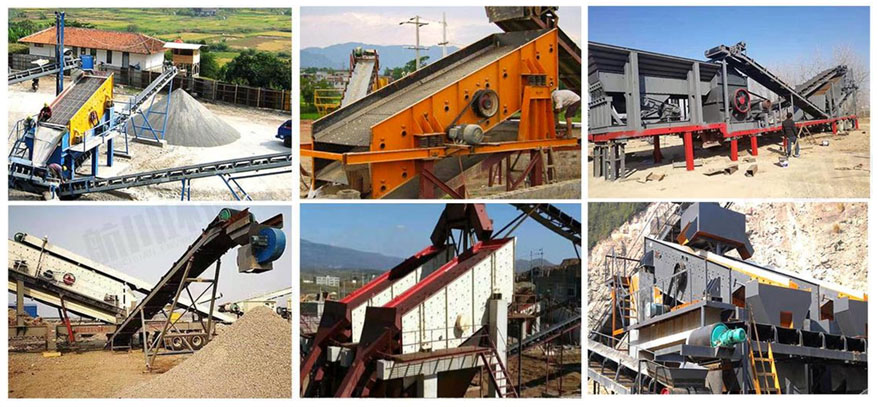

使用現場

圓振動篩用戶處理機制砂,礦石等物料篩分現場
