倉壁振動器

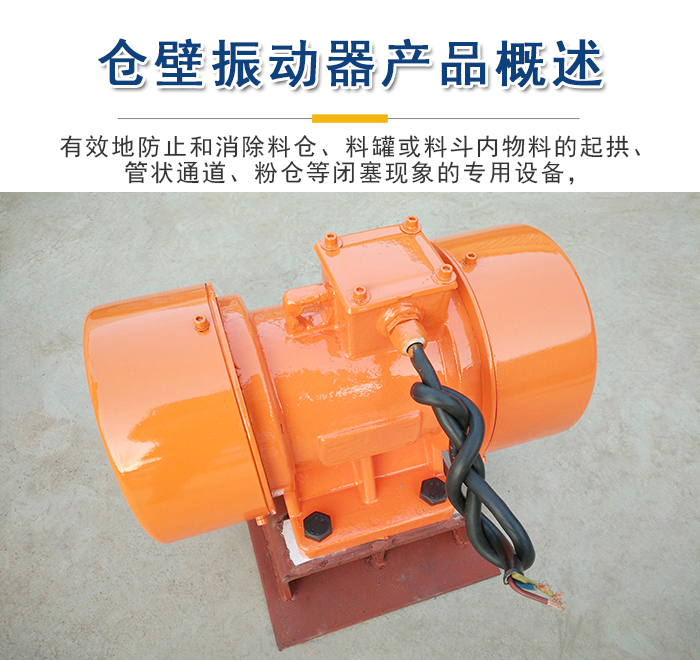

倉壁振動器產品概述：

倉壁振動器又叫振動防閉塞是采用可調激振力的YZU型振動電機為激振源的通用型防閉塞裝置，能有效地防止和消除料倉、料罐或料斗內物料的起拱、管狀通道、粉倉等閉塞現象的專用設備，以保證料流暢通。本裝置可廣泛用于電力、煤炭、建材、礦山、化工、冶金、鑄造、輕工、糧食、交通等各種行業。

倉壁振動器工作原理：

當防閉塞裝置工作時，振動電機的高速轉動，便產生了對料倉壁的周期性高頻振動，由于防閉塞裝置的周期性振動，一方面使物料與倉壁脫離接觸、消除物料與倉壁的摩擦，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，以消除料倉內物料間的相對穩定性，使物料從料倉口順利排出。

倉壁振動器分類：

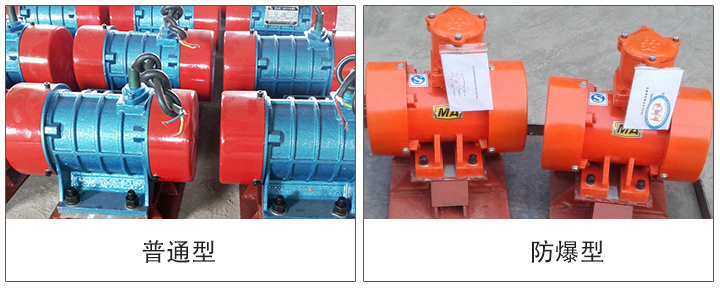

倉壁振動器按使用場所分為普通型倉壁振動器和防爆型倉壁振動器兩種.

倉壁振動器按使用電源分為單相倉壁振動器和三相倉壁振動器兩種.

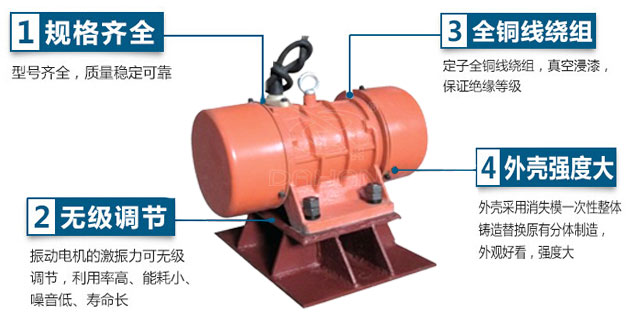

倉壁振動器性能特點：

1、防閉塞能力強、功耗低、效果好、防閉塞能力可調，適用范圍廣；

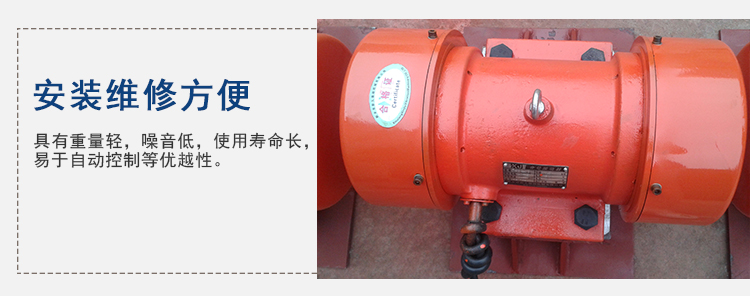

2、具有重量輕，噪音低，使用壽命長，易于自動控制等優越性；

3、安裝和維修方便。

（獲國家專利，是老式電磁振動器的更新?lián)Q代產品。）

倉壁振動器規格型號：

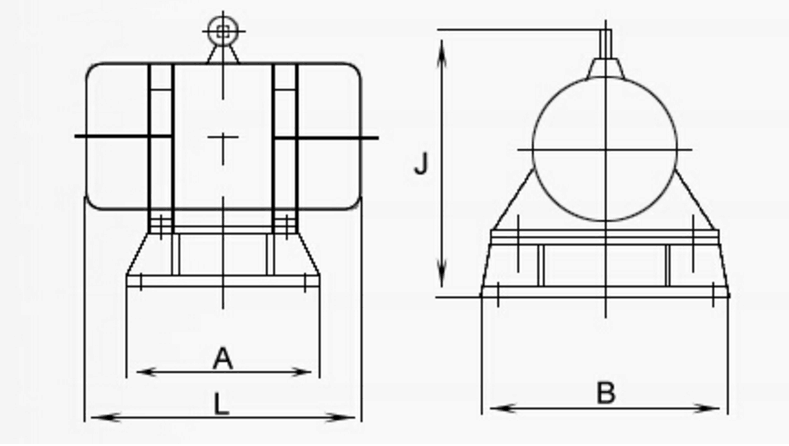

型號	適用范圍		技術參數		外形尺寸（毫米）				重量	價格（元）
	倉壁厚度	錐部倉容	激振力	功率	L	A	B	H	（公斤）
	（毫米）	（立方米）	（牛頓）	（千瓦）
LZF-3	2-3	0.4	1000	0.09	230	180	240	230	13	400
LZF-4	3-4.5	1	1500	0.15	260	200	270	260	16	420
LZF-6	4.5-6	3	2500	0.22	260	200	270	260	20	500
LZF-8	6-8	10	5000	0.37	280	210	290	280	26	560
LZF-10	8-10	20	10000	0.75	340	225	350	310	37	800
LZF-12	10-12	50	15000	1.1	390	260	400	350	54	1200
LZF-15	12-15	100	20000	1.5	445	300	460	410	93	1700
LZF-25	15-25	150	30000	2.2	536	330	550	460	147	2800
LZF-40	25-40	200	50000	3.7	608	380	620	500	180	5500

★大漢機械可根據用戶需要而設計制造特殊型號規格的倉壁振動器。

★大漢機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸大漢公司。

倉壁振動器產品結構形式：

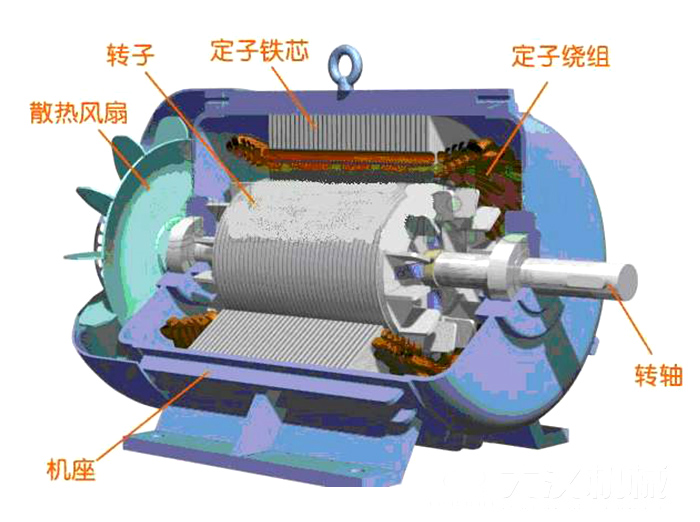

振動防閉塞裝置為上部是YZU型振動電機，下部是底架（需用戶自已配），用高強度螺栓聯接。（本裝置通過電器控制箱與系統程控和堵塞檢測器連接，是輸煤自動化系統中的一個組成部分。電控箱為用戶選配件，需單獨訂貨）。

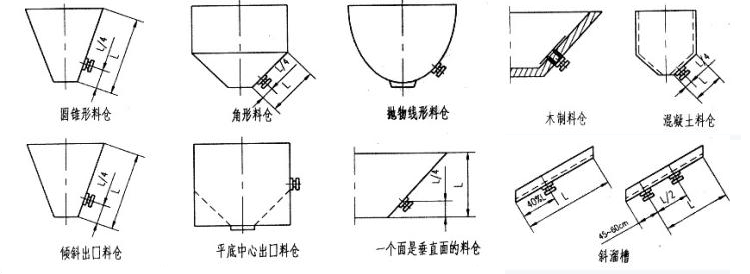

倉壁振動器產品安裝位置及方法：

　　

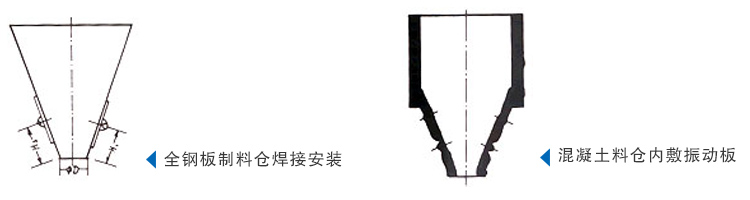

1、全鋼板料倉，防閉塞裝置應焊接或用螺栓聯接在料倉倉壁上。

2、上部為混凝土料倉，下部為鋼制料倉，防閉塞裝置應按裝在鋼制料斗壁上。

3、全混凝土和帶加強筋鋼制料倉，在倉內應附設振動板，振動防閉塞裝置應按裝在振動板上。

4、貯存純粗塊物料的料倉，這種料倉無論形狀如何，均應在倉內附設振動板，振動防閉塞裝置按裝在振動板上。

5、溜槽，振動防閉塞裝置應按裝在溜槽易粘、堵塞的部位上。

6、振動力的傳遞范圍一般為4~5m，用戶可根據料倉的大小，確定整個料倉應按裝的臺數。

7、如果將兩臺振動防閉塞裝置對稱按裝，應上下錯開50~100cm，以避相互干擾。

8、振動防閉塞裝置其底架，用戶根據需要選購，振動板其尺寸為700×530，厚度為10~20，用戶自已配。

9、需要開口的料倉，其開口尺寸為650×480。

倉壁振動器選型依據：

一、根據料倉的形狀和物料的種類，選擇不同的振動力

如果圓錐形料倉表面剛度大，可以適當選擇振動力大的，同理棱錐形料倉可以適當選擇振動力小的。

二、根據使用效果，選擇不同臺數的倉壁振動器

選擇倉壁振動器時，如果單個效果不是很好，可以選擇兩個或兩個以上的組裝，或者直接將振動器與料庫中的活化器連接，以提高使用效果

三、根據倉壁振動器的額定功率不同，所適用的料倉溜槽壁厚也不同

1、功率為0.12kw，適用于壁厚3.2-4.5mm的料倉；

2、功率為0.22kw，適用于壁厚4.5-6mm的料倉；

3、功率為0.37kw，適用于壁厚6-8mm的料倉；

4、功率為0.75kw，適用于壁厚8-10mm的料倉；

5、功率為1.1kw，適用于壁厚10-13mm的料倉。

選型須知：①提供使用廠家料倉的倉壁厚度②提供料倉的容積③倉體是什么形狀的，比如方體或者圓錐體，廠家決定是否需要配備電機底座。
