方形振動篩

方形振動篩概述

直線振動篩設備介紹

方形振動篩也叫直線振動篩，外形長方形的，也叫長方形振動篩，采用的是雙電機激振力較大，篩分軌跡長所以有一定輸送作用，同時可對一種物料同時篩分出2-6種規格/粒度，材質有不銹鋼，碳鋼。

方形振動篩視頻

515型方形振動篩篩分化肥顆粒，產量300公斤

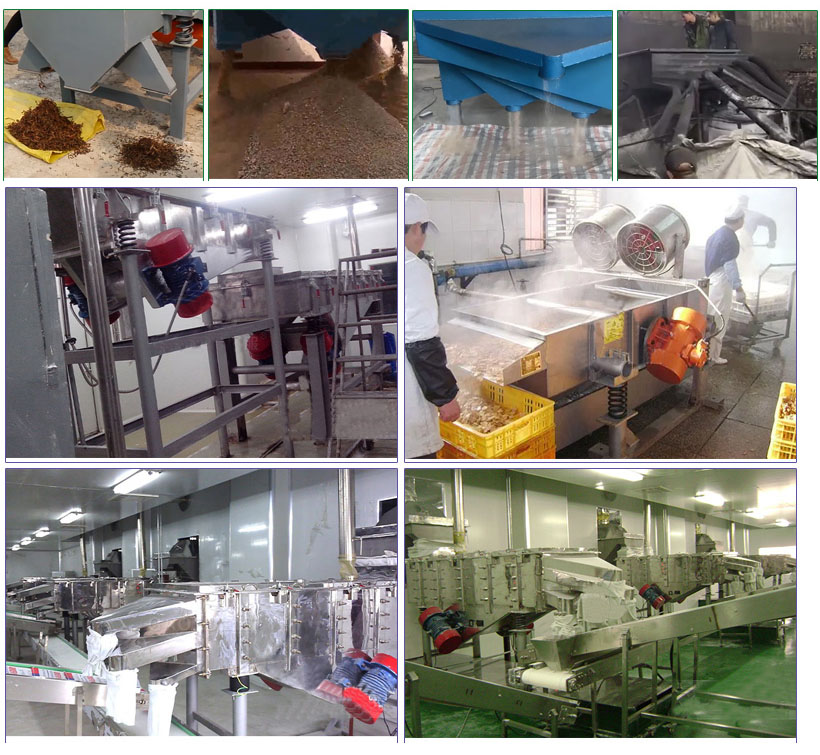

方形振動篩適用行業

方形振動篩多用于淀粉、芝麻、花生、大豆、活性炭、化肥、焦炭、塑料顆粒、瓜子、鐵渣等食品，醫藥，冶金，磨料陶瓷等行業

篩分范圍：適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。

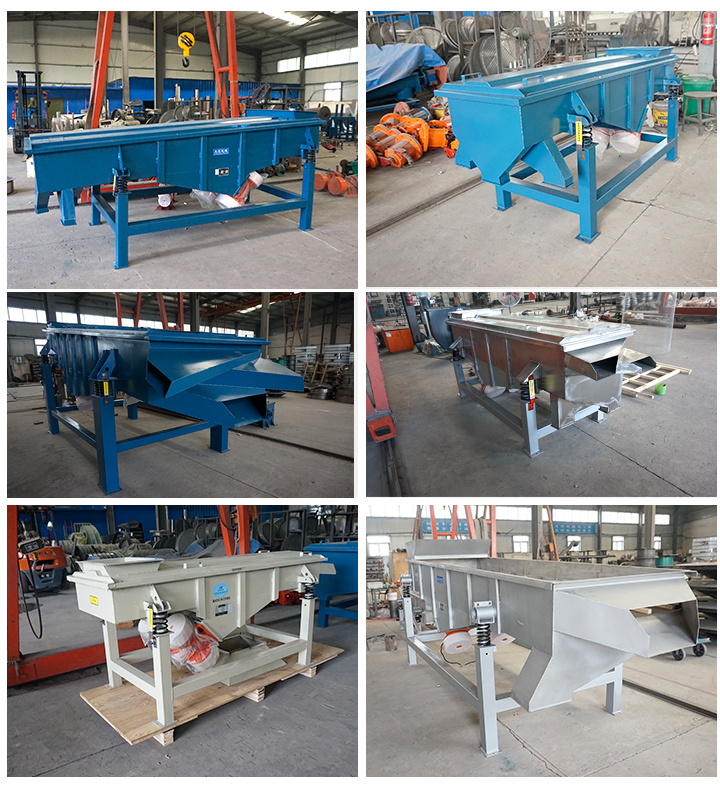

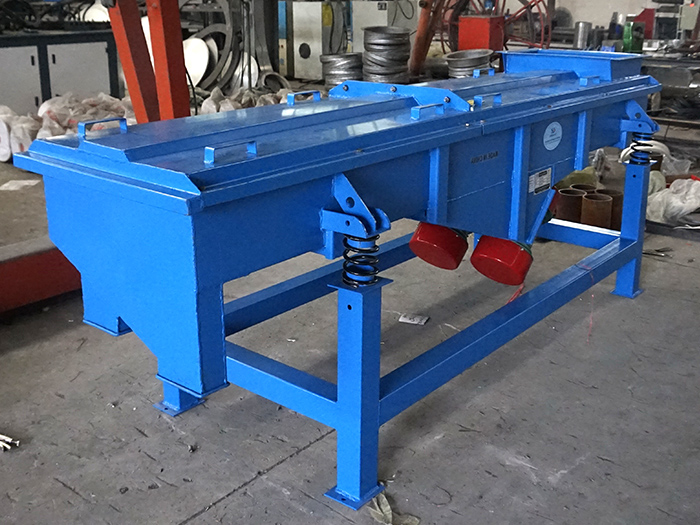

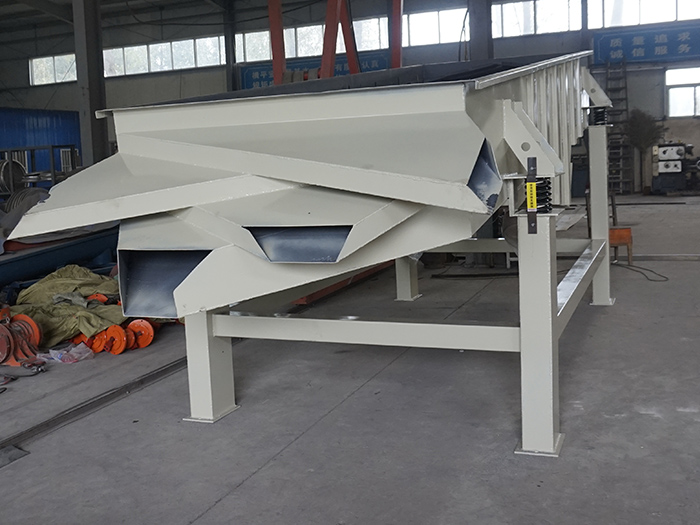

方形振動篩圖片

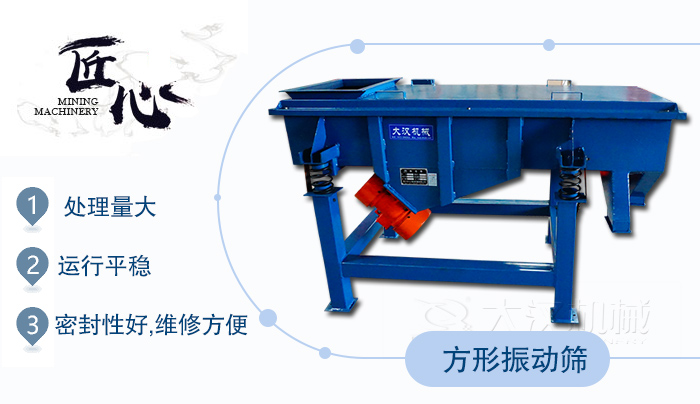

方形振動篩特點

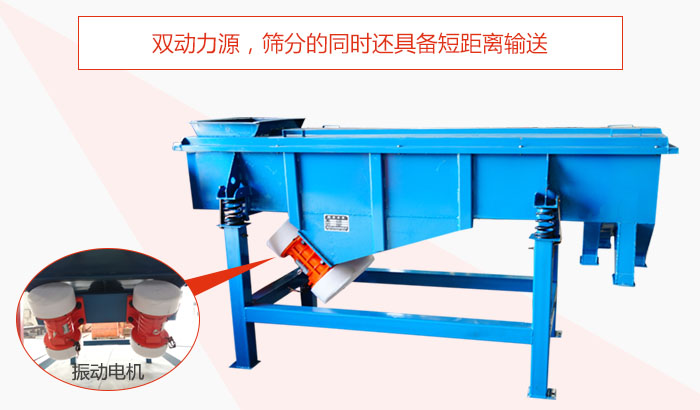

處理量大：雙振動來源，激振力強，產量可達20噸

多層出料口：1-6層篩網可選，可將一種物料篩分出2-7種不同規格。

運行平穩：采用輪胎聯軸器，柔性鏈接，運轉平穩

密封性好：采用小振幅，高頻率，大傾角結構，使該機篩分效率高。

維修方便：有振動器，篩箱，支撐或懸掛裝置，傳動裝置等部分組成，結構見到那維修方便。

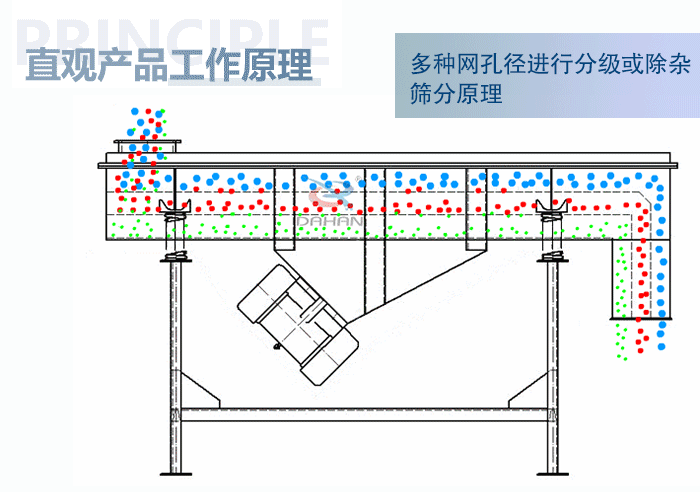

方形振動篩工作原理

方形振動篩利用兩臺振動電機，作為驅動來源，振動電機的振動會帶動篩網于篩框中的物料進行運動，物料的大小過濾會因篩網孔徑大小的不同進行分級并完成分級或除雜篩分原理。

方形振動篩型號

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

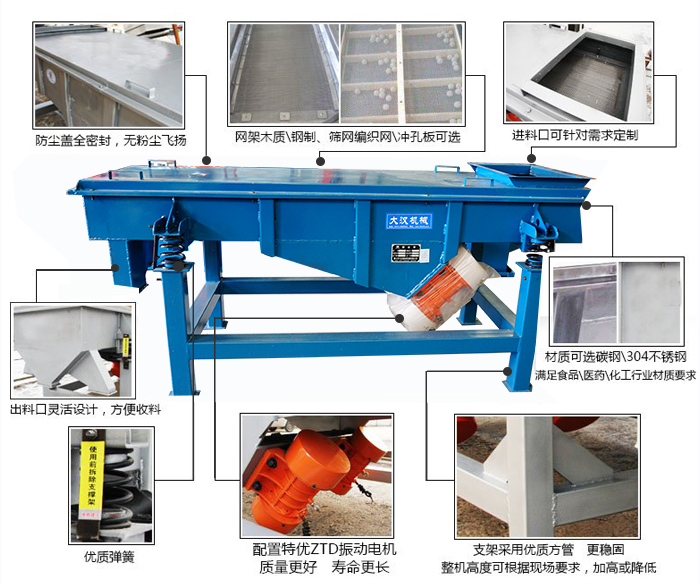

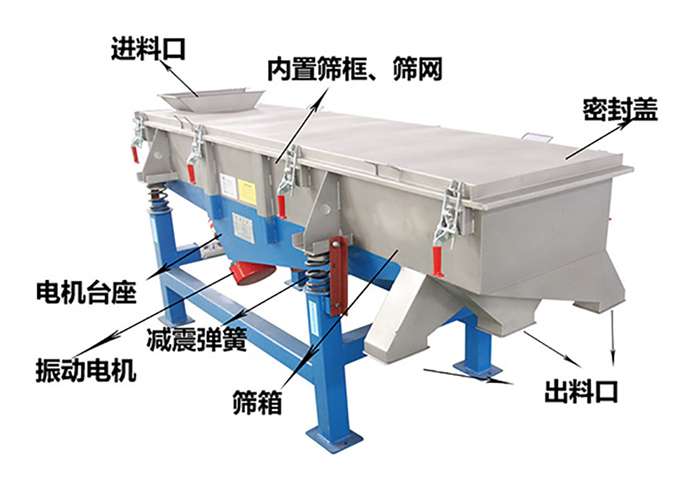

方形振動篩結構

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

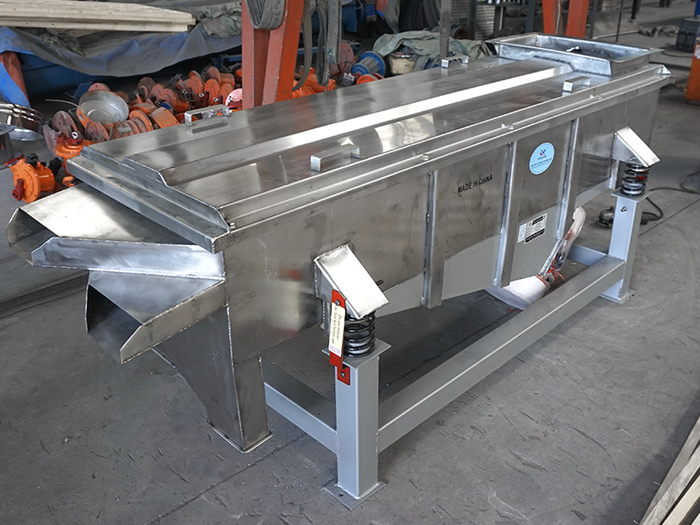

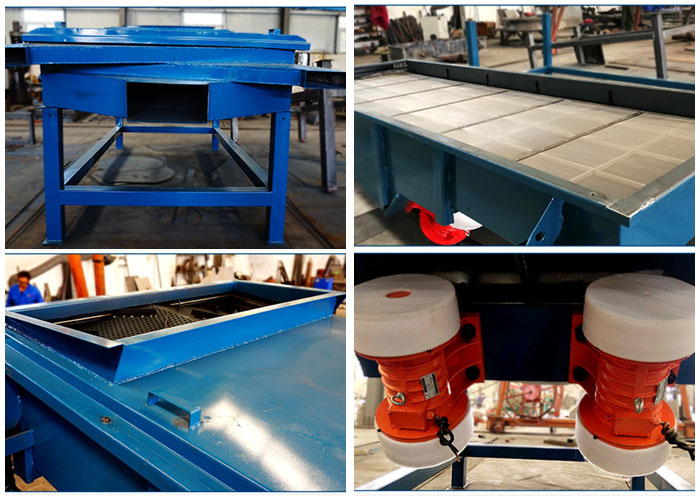

產品細節展示
