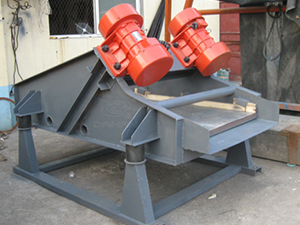

ZSG礦用振動篩

ZSG礦用振動篩由振動源、篩體、篩網、減振裝置和底拖組成,篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用.

產品概述

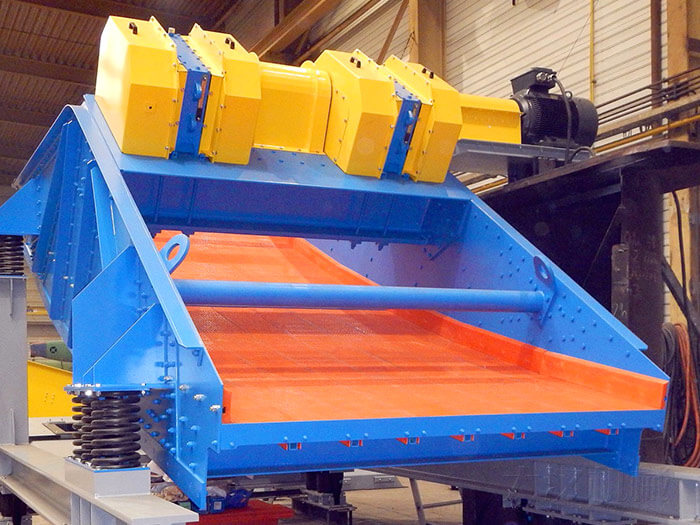

礦用振動篩又叫礦用重型振動篩，它是大漢公司自行研制的一種新型、高效的篩分設備，其篩箱運行軌跡近乎為直線，主要用于大塊狀物料及中小顆粒物料的篩分作業。該機采用新型振動電機或激振器作振動源，橡膠彈簧支撐并隔振，處理量大、篩分效率高、篩網更換方便、安裝及維修簡便。

適用行業

金屬、冶金礦業：礦石、電磁性材料、耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等。

其它行業：建材、電力、木業及膠合板、再生行業等行業對精細物料的分級處理等作業。

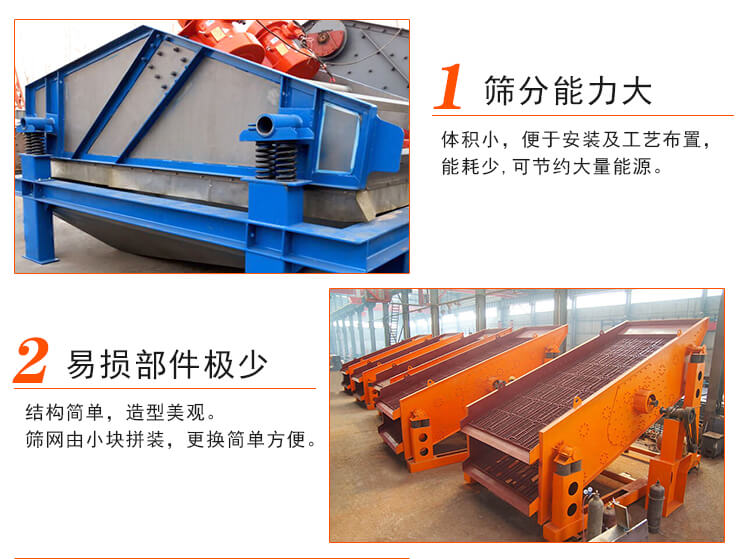

產品特點

1、體積小,篩分能力大；

2、便于安裝及工藝布置；

3、能耗少,可節約大量能源；

4、易損件量極少；

5、結構簡單，造型美觀；

6、篩網由小塊拼裝，更換簡單方便。

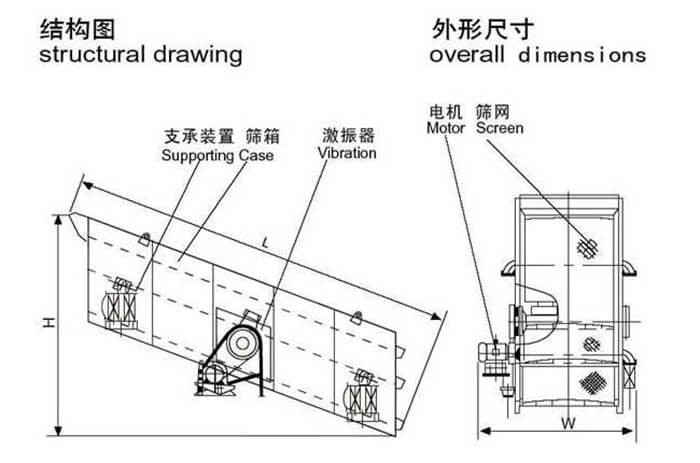

結構組成

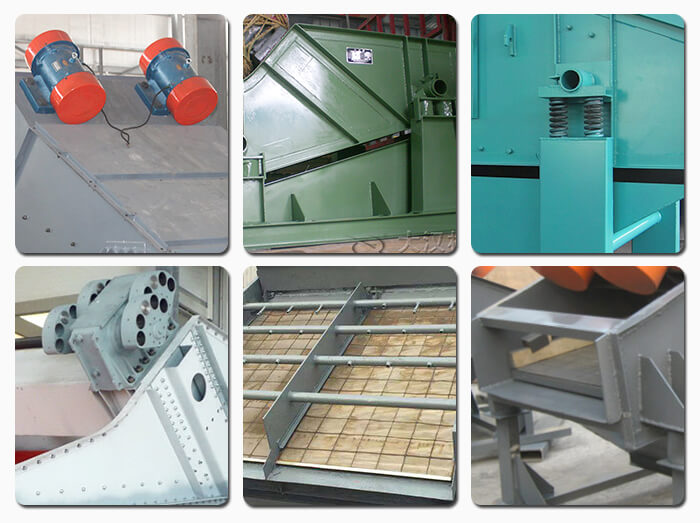

礦用振動篩主要由激振器、篩體、篩網、減振裝置及座架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

減振裝置安裝方式一般為座式，電動機可以安裝在篩框的左側，也可安裝在篩框的右側。

工作原理

礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

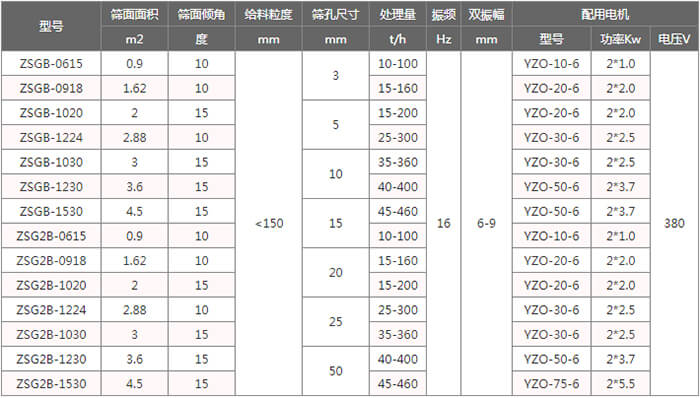

技術參數
