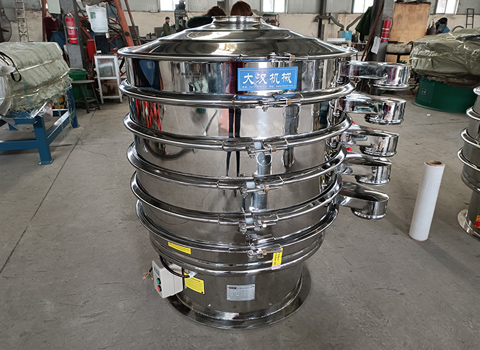

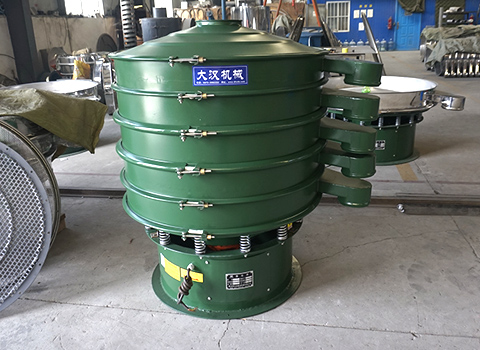

圓形振動篩

圓形振動篩介紹

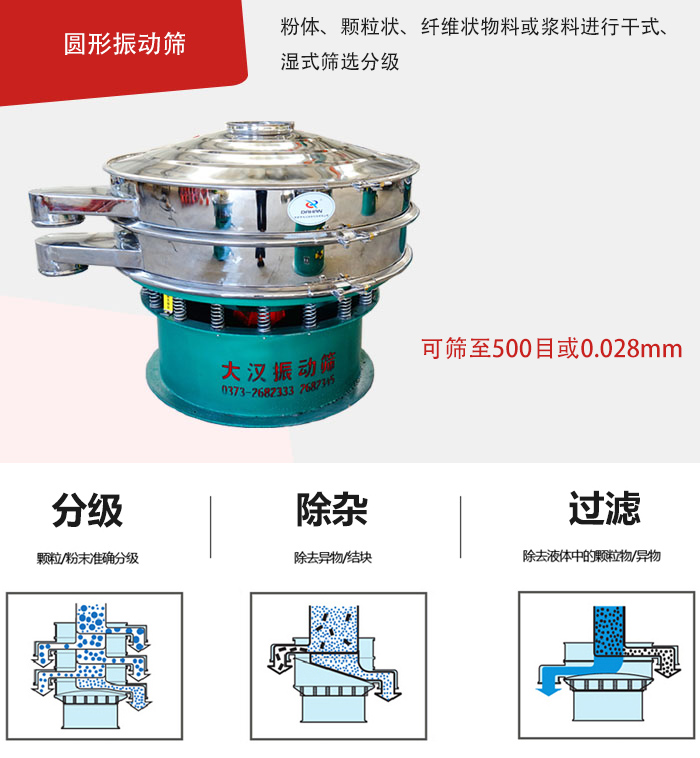

圓形振動篩為圓運動振動,振幅強弱可調節,物料篩淌線長,多層篩分,各檔規格篩選清晰,篩分效率高,適合采礦、砂石行業的篩分作用。

工作特點

1.全封閉結構，無粉漿溢出，性好

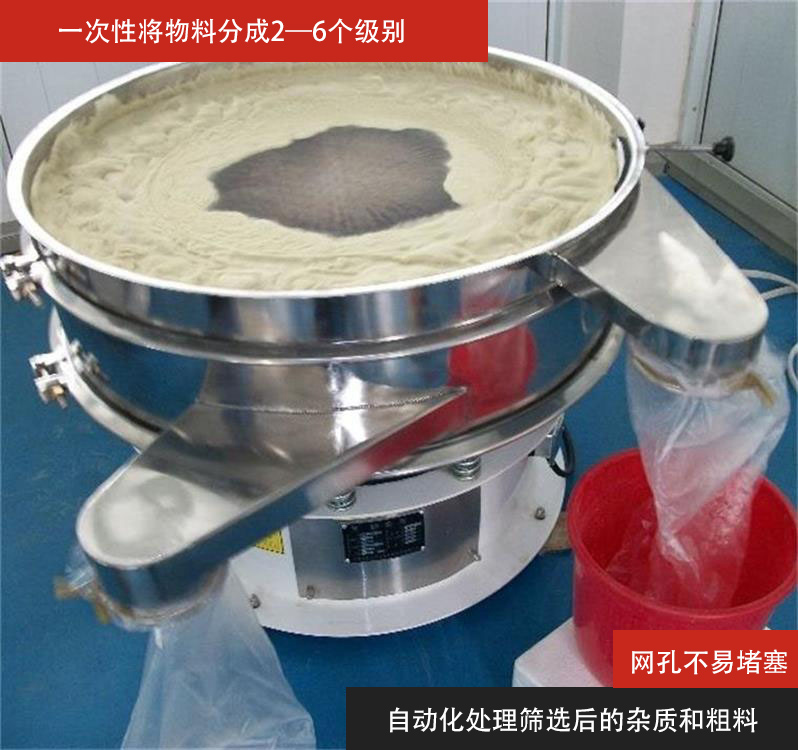

2.圓形振動篩可單層或多層組合安裝使用，一次性將物料分成2—6個級別。

3.與物料接觸部位皆采用不銹鋼304材質，清潔衛生，符合食品要求。

4.篩網張緊合理，304不銹鋼材質，使用壽命長：篩網結構裝網、換網方便快捷，只需3-5分鐘。

5.圓形振動篩的出料口方向可360度任意調整，雜質、粗細料從不同的料口自動排出

6.圓形振動篩配備自動清潔裝置（彈跳球裝置），可有效地消除網孔堵塞，提高篩分效率。

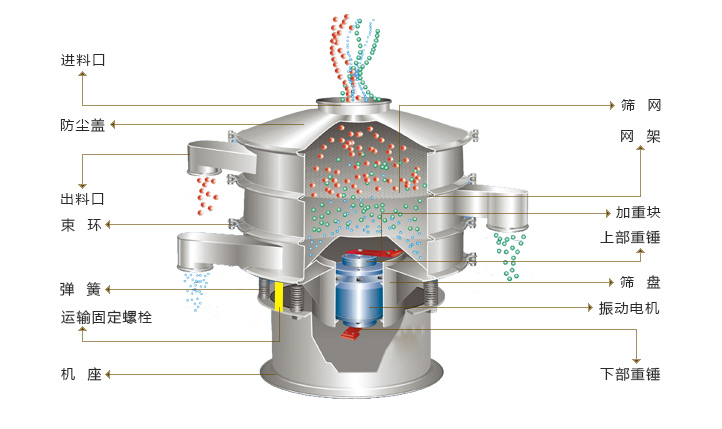

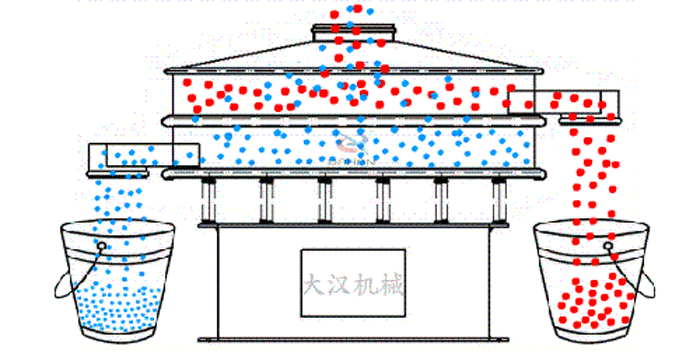

圓形振動篩工作原理

圓形振動篩是由直立式電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

主要結構

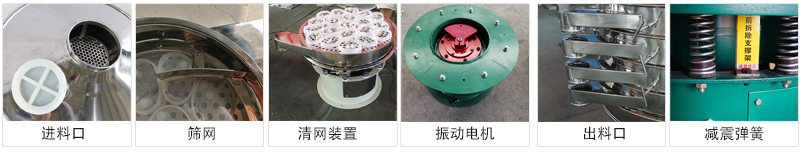

圓形振動篩整體結構流程圖進料口、上蓋、小束環、上框、出料口、子母網、網架、橡膠球、隔離圈、托球盤、橡膠皮、束環、中框、下椎體、底框、出料口、橡膠皮、大束環、大盤、振子筒、電機、上彈簧座、彈簧、下彈簧座、底筒、檢修門、地腳墊。

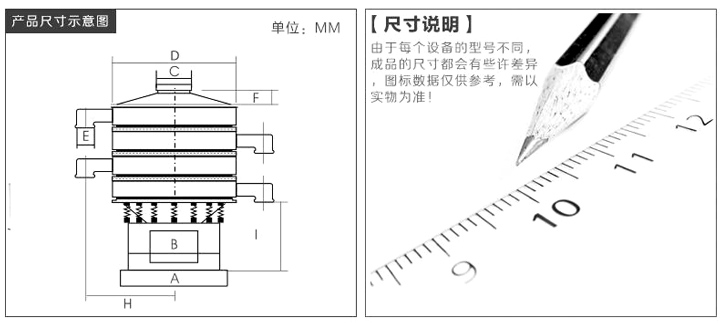

技術參數

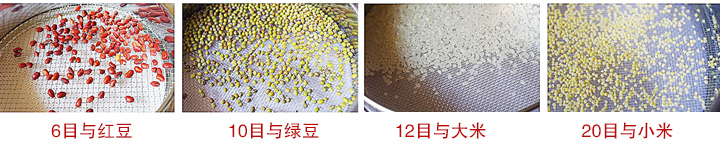

圓形振動篩目數參考

五谷顆粒類：

燕麥仁14目 決明子16目 玉米碎16目 大米12-14目 黑豆 5目 紅豆5目 黃豆6目 薏米8目 綠豆10目 蕎麥12目 黑米14目 糙米14目 芝麻24目 小米24目

粉末類：

液體類：

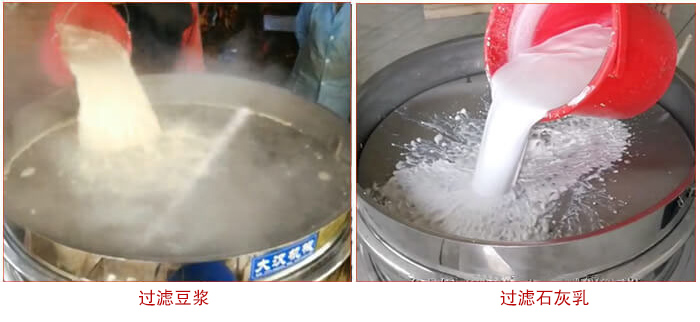

過濾豆?jié){、蜂蜜60-120目 過濾藥渣、湯渣、茶葉水80-150目

其他類：

花椒6目 蟲糞篩30目 貓砂30-40目 蝴蝶面50目 辣椒籽8-10目 沙畫80-120目 食用油、機械油渣150-200目 黃粉蟲產卵篩12目

使用維護

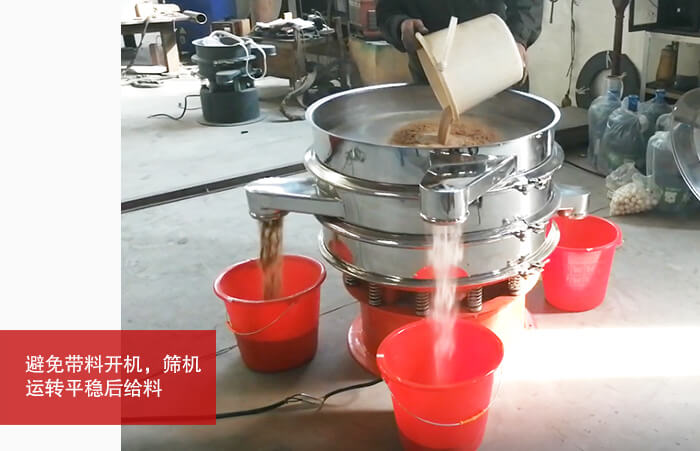

1、圓形振動篩應在篩面沒有物料情況下啟動，避免帶料開機，篩機運轉平穩之后進行給料；

2、停機前停止給料，等待篩面物料排出后再停機；

3、工作中時常觀察圓形振動篩的篩機運轉情況，如發現異?；蛘弋愴憰r，及時停機檢查，找出原因，排除故障后在進行篩分工作；

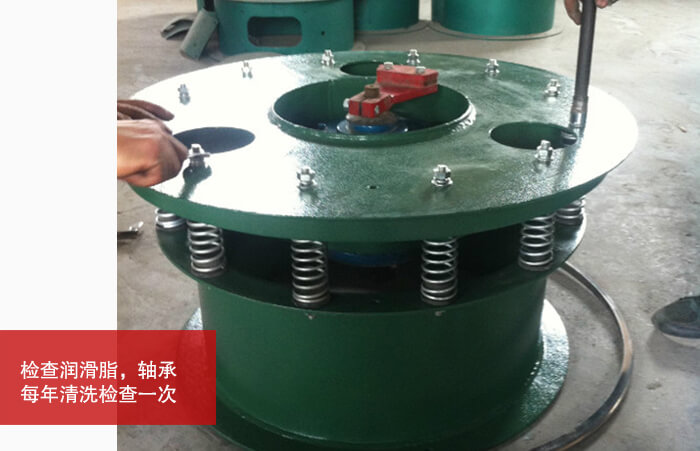

4、大漢機械溫馨提醒：振動器在使用半年后，檢查潤滑脂的情況，如發現變干或者有硬塊時，及時清洗更換新的潤滑油，軸承每年清洗檢查一次即可。

選型須知

1，配件組成

我們在選購圓形振動篩時，首先要了解是由哪些配件組成，可以進行更好的了解，以及購買后可以更好的掌握。是由篩箱、篩網、振動器、減震彈簧以及彈跳球清網裝置等組成；

2，確定物料性質與需求

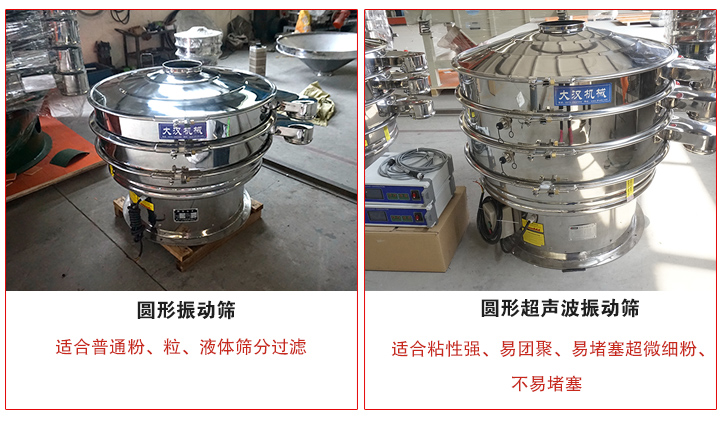

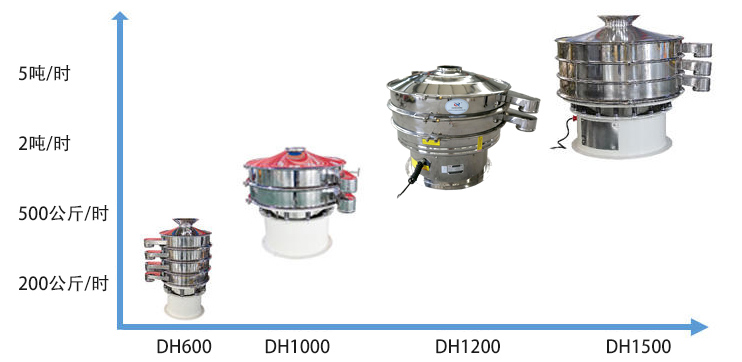

除了上面需要了解配件組成之外，我們還需要確定自己的要求以及物料特性，例如：有一些物料具有粘性、強吸附性、易團聚等特殊物料就不能選用圓形振動篩；而要求指的是產量，根據自身產量來選擇適合自己的機型；

3，圓形振動篩選材的了解

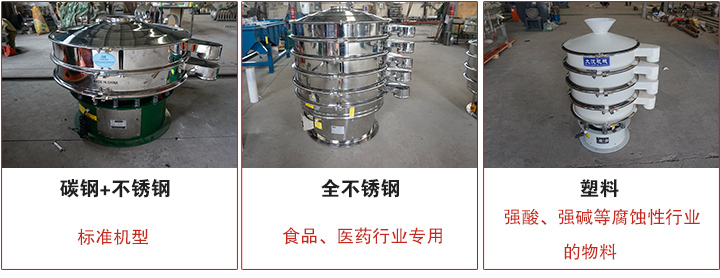

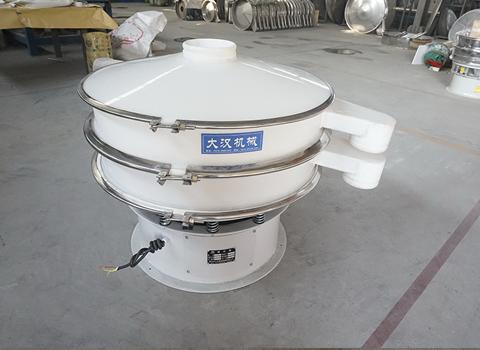

我們除了了解其配件組成、確定要求之外，我們還需要對選材進行了解；因為選材關系到質量以及后續使用過程中篩分效率和精度能否達到要求。圓形振動篩選材方面分為兩種，一種是整機選用不銹鋼材材質制成；另外一種是與物料接觸部位選用不銹鋼材質。

這兩者都具有耐磨、耐腐蝕和使用壽命長的特點；如對材質有更高要求可選用更高材質。我們在選型時根據物料特性、環境合理選擇。

4，價格

前面三點我們了解之后，接下來就是價格方面的了解了；因為價格也是影響我們選購因素之一。而影響價格不同原因也有很多，我們在之前也有介紹，例如選材、型號、定制和廠家地域上不同，都是影響價格不同因素所在。

我們在選型時，從購買初衷出發，可以為自己帶來更多效益，價格也就顯得不是那么重要了。因此，我們在選型時，根據自身要求和物料特性合理選擇適合自己的圓形振動篩設備。

圓形振動篩振動調節方法

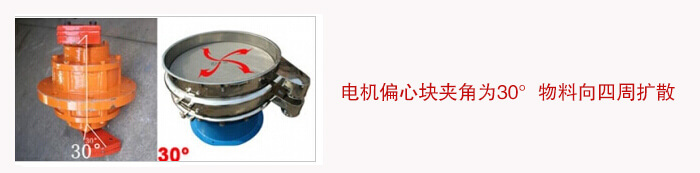

1，首先要明確當前振動篩選機的電機角度，這個根據機械上所安裝減震彈簧的數量來判斷的，比如圓形振動篩上安裝有12根彈簧，那么兩個彈簧之間就是30度，將上下偏心塊的中心各對準彈簧的中心時，電機角度就為30度，以此類推。

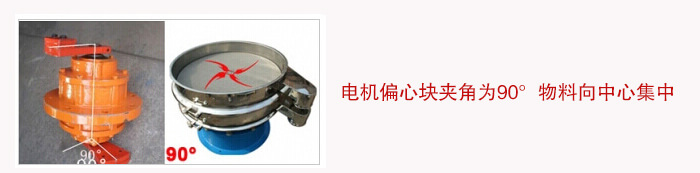

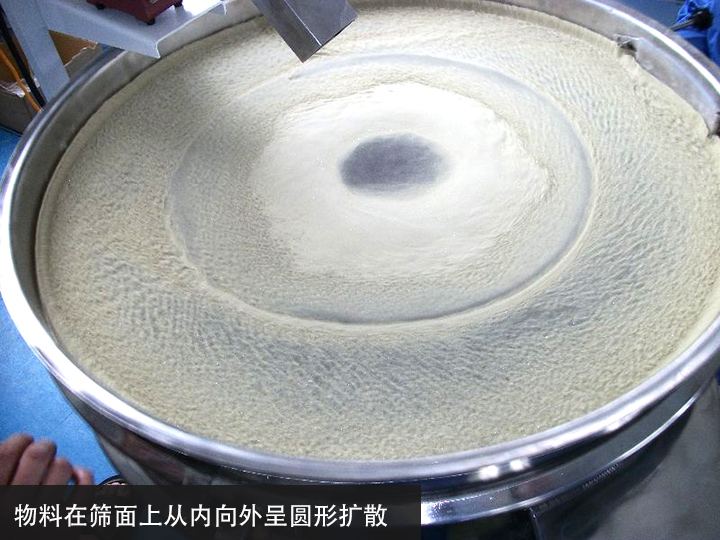

2，當你想讓篩面上的物料迅速向四周擴散或是加快擴散時，需要把圓形振動篩的電機夾角調小，比如調到30度，或是20度，或是更小，角度越小物料向四周擴散的越快，反之就會越慢，當角度達到90度時，物料就會向篩面中心集中。

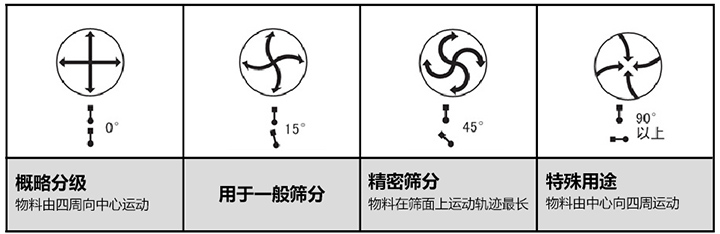

具體圓形振動篩電機偏心塊的夾角和物料的運動軌跡如下圖所示：
