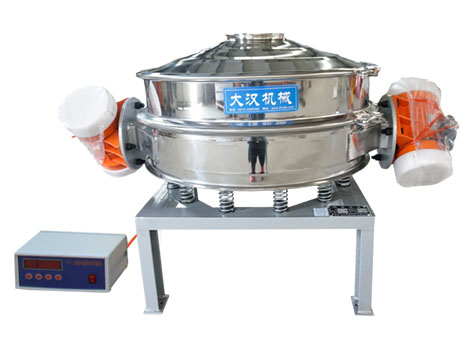

超聲波振動篩使用超聲波頻率(3.6萬次/秒)通過篩網,使其振動,從而讓粒子更容易通過網格,防止了篩網堵塞,適合篩分高靜電、強吸附性細粉,如金屬粉末、食品粉末、粉末涂料等。

超聲波振動篩原理

超聲波振動篩是在普通振動篩的基礎上增加的超聲波篩分系統,可將220V、50Hz或110V、60Hz的電能輸入超聲波換能器,將其轉化為36KHz的機械振動,產生的超聲波使篩網以高頻振動,振動頻率可達每秒36000次,可使細粉物料在篩網上形成微懸浮狀態,能更快通過篩網,不會產生靜電和貼在篩網上,同時達到篩分和清網的效果。

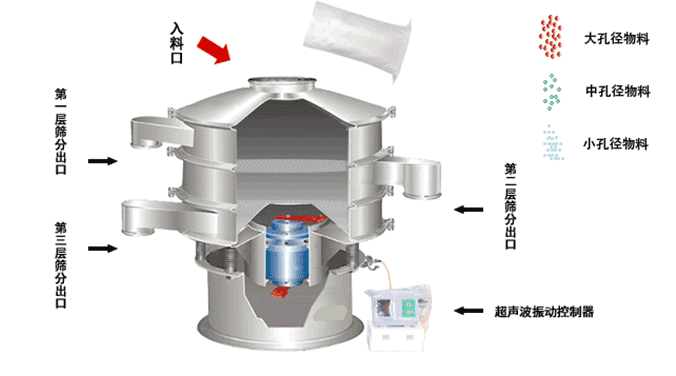

超聲波振動篩原理圖

超聲波振動篩和普通振動篩的區別

試 機
型 號
測 試
物 料
網 目 普通振動篩 超聲波振動篩
?1000 碳化硅 500目 無法篩分 1500kg/h
1000 硬質合金鎢粉 600目 15分鐘沒篩出細粉 30kg/h
1000 維生素C粉 100目 1kg/h 120-150kg/h
600 花粉 400目 15分鐘沒篩出細粉 15分鐘篩出
1000 鎳、鋅、鈷粉 400目 10kg/h 300kg/h
1000 釹鐵硼粉 300目 30分鐘有32.2%篩余物 30分鐘有6.9%篩余物
1000 金鋼砂微粉 300目 無法篩分 1300kg/h
1200 三氧化二銻 80目 700kg/h 2000kg/h

超聲波振動篩參數

型 號 有效直徑 篩分面積 篩網規格 層 數 輸入電源 超聲波
型 號
換能器
位 置
頻 率 超聲波
檔 位
功 率
mm m2 V/HZ KHz Kw
DHC-200 200 0.03 10-1200 1-7 220/50 ZTC-7 外置 38KHz 連續1-9檔
脈沖2檔
0.18
DHC-400 340 0.09 60-635 1-3 振動篩 380/50
超聲波220/50
內置/外置 0.25
DHC-600 540 0.23 0.55
DHC-800 730 0.42 0.75
DHC-1000 900 0.64 1.1
DHC-1200 1100 0.95 1.5
DHC-1500 1400 1.54 2.2
DHC-1800 1700 2.27 3.0

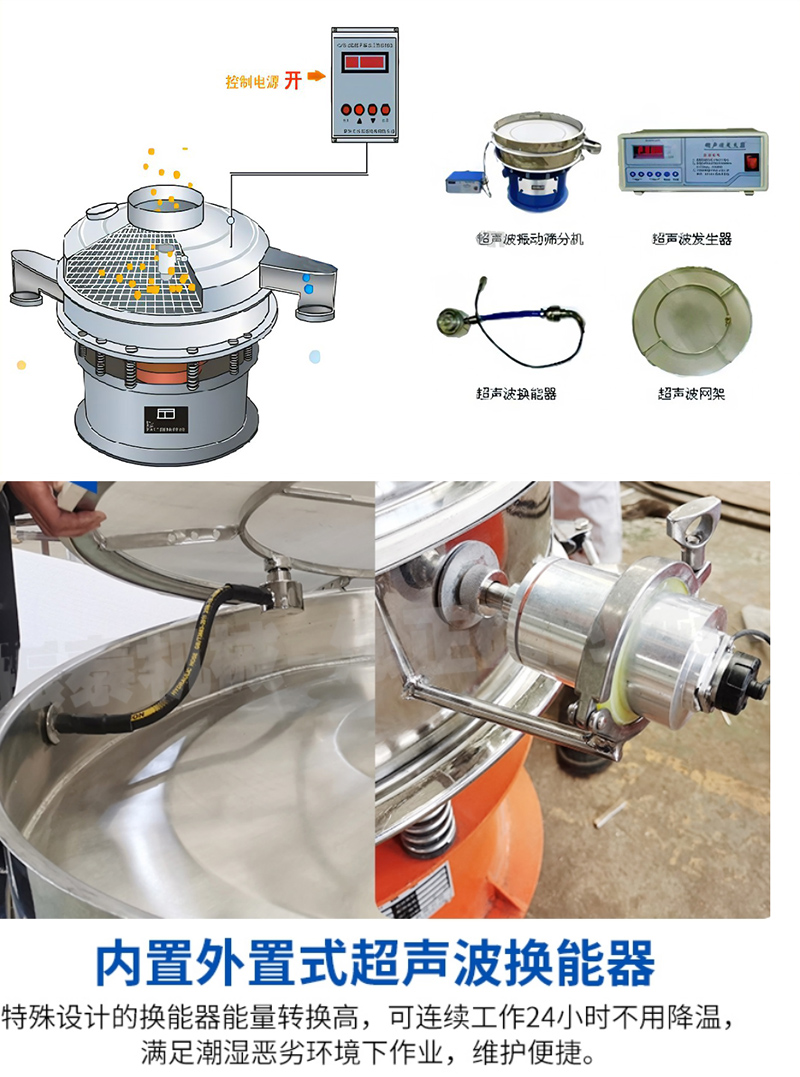

超聲波振動篩結構

1、超聲共振電源:38KHz高頻大功率超聲共振電源。內置微電腦芯片,可根據超聲的不同狀態自動跟蹤全數字頻率,無需手動調節,操作簡單方便。長時間工作的振蕩器發熱低,工作狀態穩定。

2、高頻連接線: 超聲振蕩器與超聲諧振電源用電纜連接。

3、連接器:航空連接插件。

4、振蕩器:高性能超聲轉換裝置。

5、超聲格柵:由外格柵和共振環組成。

6、超聲波振動篩:適用于10目至635目。

超聲波振動篩結構圖

超聲振動篩安裝視頻

準備好篩框反面放置操作臺上-反轉篩框正面放置操作臺-取出篩網放置到篩框上部,保證篩網完全覆蓋篩框-取出帶有相同孔的網架,放入篩框內部,將其完全按入篩框內部-使用較尖的工具將孔里的篩網捅破-然后一次放入子母扣,稍微擰幾下保證子母扣不會脫落-換到對應的一邊重復邊放入子母扣-然后留5cm網邊將多余的篩網剪掉。-用手輕輕按一下篩網檢查篩網的緊繃性-子母扣網架安裝完畢-將超聲波換能器于超聲波控制箱連接到一起-給控制箱連接電源,打開控制箱開關,調整控制箱數據的大小-超聲波振動篩安裝完畢。

適用物料

超聲波振動篩已成功應用于碳化硅(325-500目)、電磁粉、負極材料、激光粉、碳粉、粉末涂料、合金粉末、鉬粉、不銹鋼粉、鎢粉、鈷粉、鎳粉、石英粉、麥芽粉、孢子粉等的篩分。

超聲波振動篩主要適用物料:可可粉,電解銅粉,石灰粉,水泥粉等物料。

客戶案例

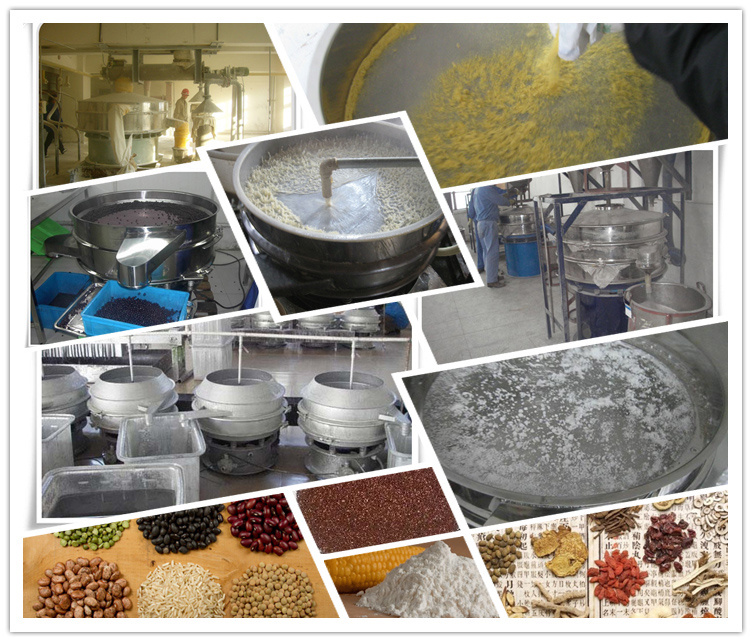

客戶現場
