直線振動篩工作原理結構圖

發布時間:2020-12-16 11:23:36作 者:admin 來 源:大漢機械 更新時間:2021-06-24

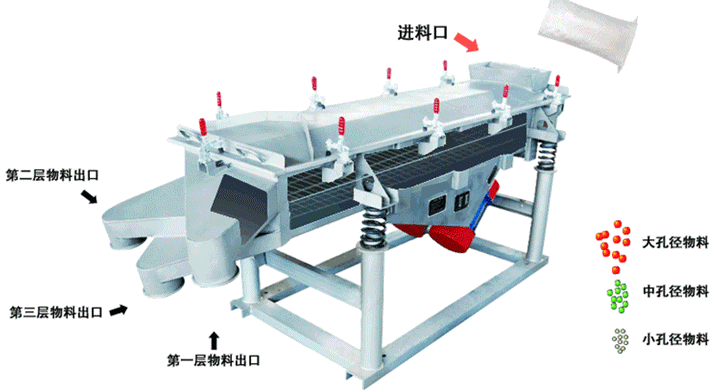

直線振動篩工作原理:

DZSF系列直線振動篩直線篩)為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。新鄉大漢機械具備特殊型號制造的能力讓您有更多的選擇。

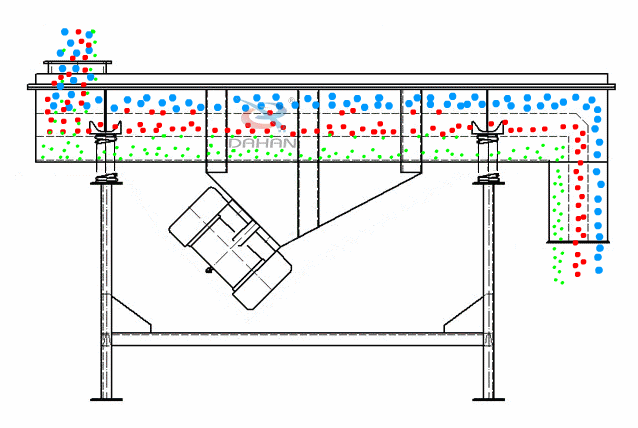

直線振動篩工作原理圖

直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。

直線振動篩結構原理:

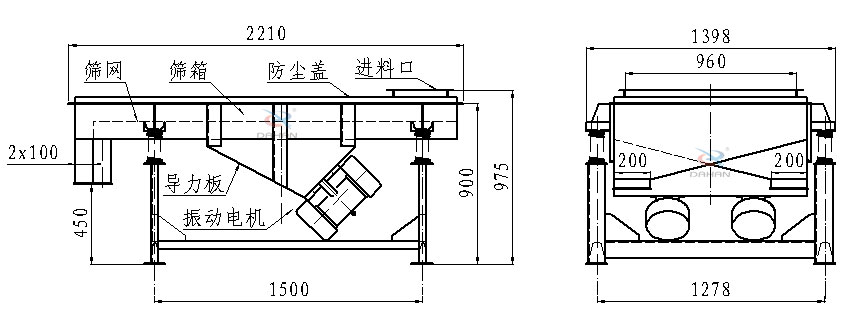

直線振動篩側面結構圖:篩網,篩箱,防塵蓋,進料口,導力板,振動電機等。

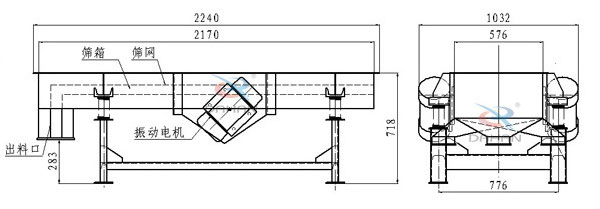

側振式直線振動篩結構圖:篩箱,篩網,出料口,振動電機等

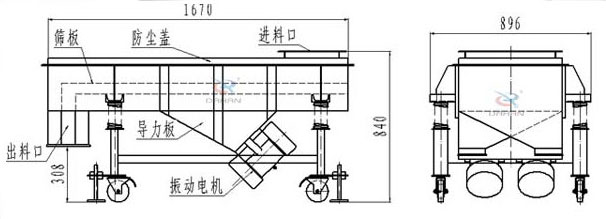

可升移動式直線振動篩結構:篩板,防塵蓋,進料口,導力板,出料口,振動電機等
