520直線篩(一層)

520直線篩(一層)

產品類別:直線篩

產品簡介:本品為500mm(寬)x2000mm(長)一層兩個出料口碳鋼材質鐵質網架結構直線振動篩。

全國統一銷售熱線 0373-2682 333

免費獲取報價

產品介紹



520直線篩


一、520直線振動篩工作原理

  DZSF系列520直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。

  兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

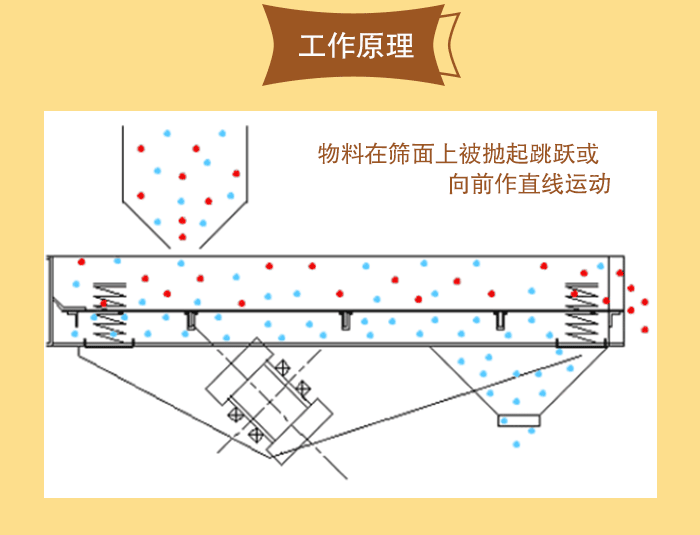

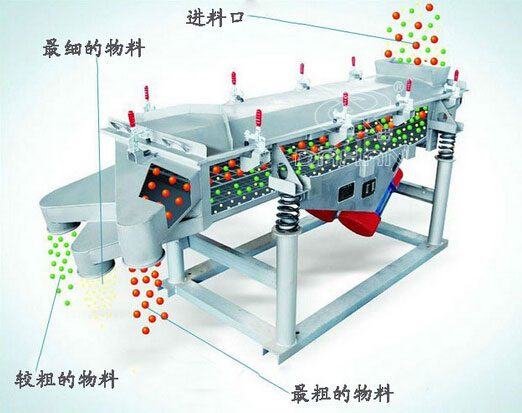

520直線篩工作原理


二、520直線篩工作特點

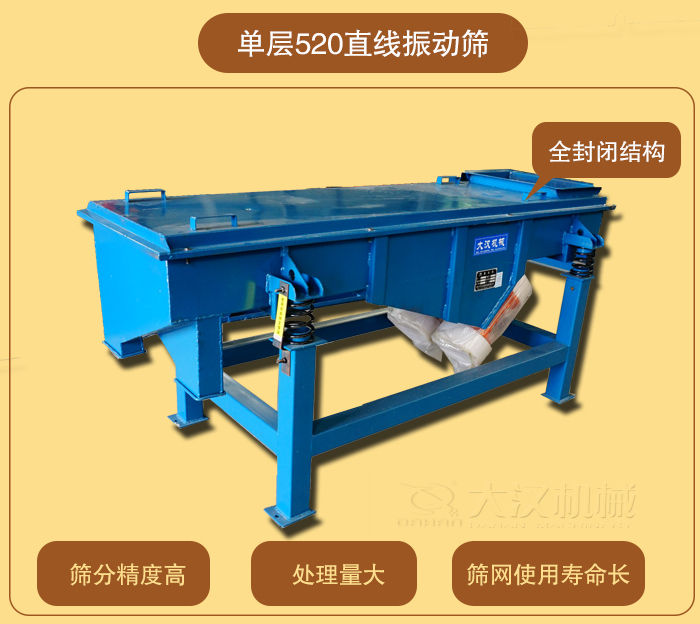

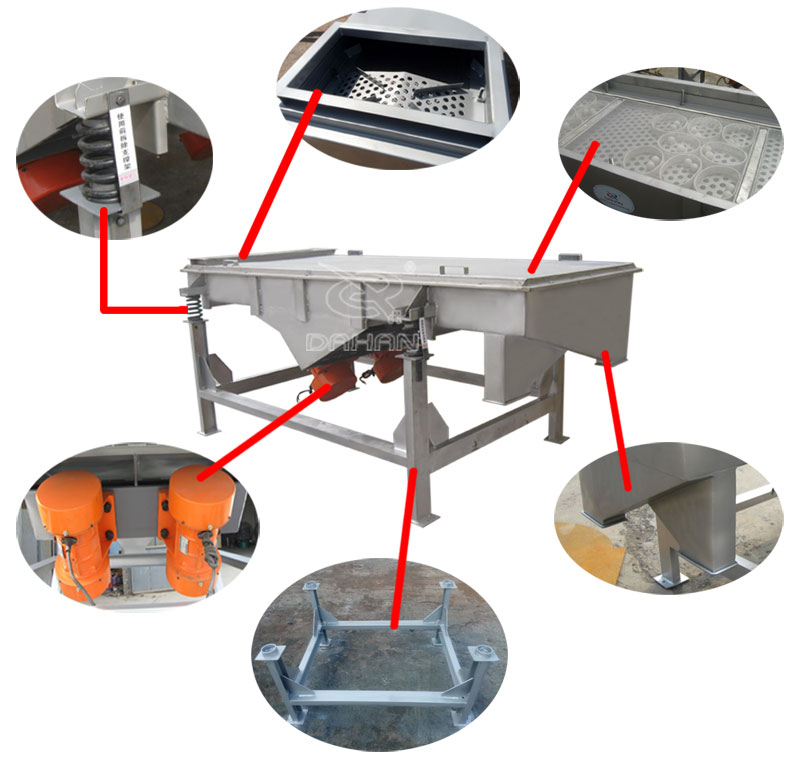

520直線篩特點

  該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。


三、主要適用行業

520直線篩適用行業

  直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。


四、520直線篩型號說明



  D----------------------------------振動電機(振動源)

  Z----------------------------------直線(運轉軌跡)

  SF----------------------------------篩分機

  520----------------------------------篩面尺寸(500mm寬x2000mm長)

  1-------------------------------------單層(一層篩網兩個出料口)

  P-------------------------------------(普碳鋼)鋼板材質

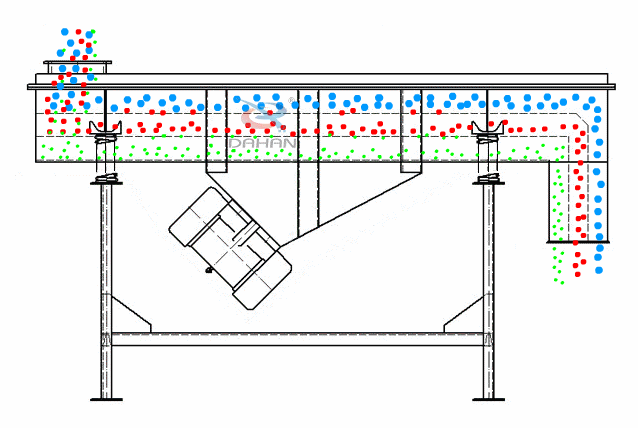

五、篩分原理520直線篩篩分原理

  物料從給料機均勻地進入篩分機的進料口,在振動電機的激振下,向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物,分別從各自的出口排出,流入料倉或盛料筒.



六、520直線篩主要技術參數和外形尺寸:

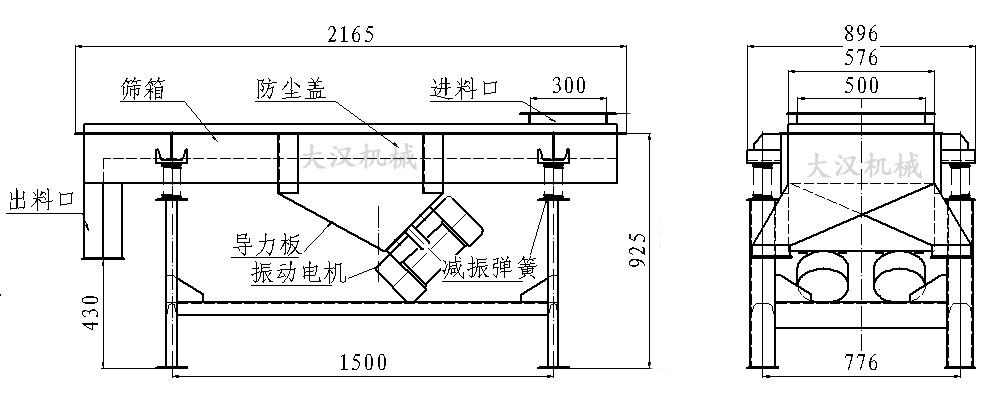

520直線振動篩結構圖

520直線篩技術參數


七、直線振動篩結構說明

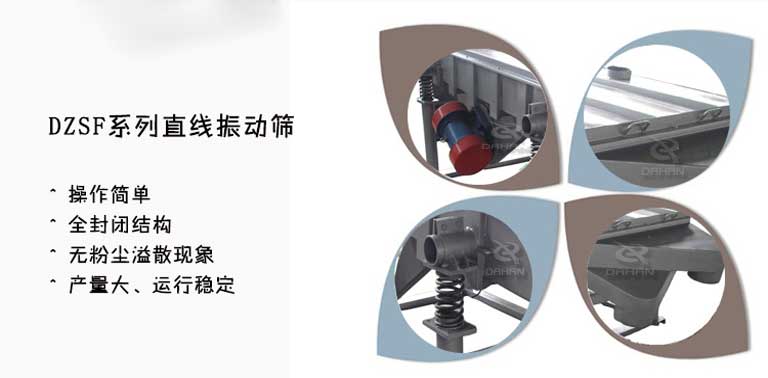

直線振動篩結構部件



  本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

  1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。

  2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。

  3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

  4、振動電機(使用與維修方法詳見振動電機使用說明書)。

  5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。

  6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。

  7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
